CARA KERJA RANGKAIAN COUNTER DENGAN IC 74LS93 (KELOMPOK 6)

CARA KERJA RANGKAIAN COUNTER DENGAN IC 74LS93

¡         IC 74LS93 merupakan IC  TTL (Transistor Transistor Logic) yang berfungsi sebagai pencacah sampai 16 yang mempunyai 4 output (4 bit). IC 74LS93 akan berfungsi apabila mendapatkan supply sinyal square (kotak). Di sini kami menggunakan  ic  NE555 sebagai  pen-trigger sinyal square (kotak) tersebut.  Selain sebagai pen-trigger sinyal square, IC NE555 juga dapat berfungsi sebagai timer  yang outputnya bisa di atur. Kedua ic tersebut dapat bekerja apabila mendapatkan supply tegangan sebesar 5 volt.
Secara sederhana, IC 74LS93 dapat digambarkan sebagai berikut :

RO1,2              : Master reset
                          Berfungsi untuk mereset keluaran
CLK A             : Clock pertama
                          Dihubungkan pada pulsa atau output pulsa IC sebelumnya
CLK B             : Clock kedua
                          Dihubungkan dengan QA
Q (A,B,C,D)    : Keluaran

Adapun tabel kebenaran dari IC 74LS93 adalah sebagai berikut:

COUNT QA QB QC QD
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1
12 1 1 0 0
13 1 1 0 1
14 1 1 1 0
15 1 1 1 1

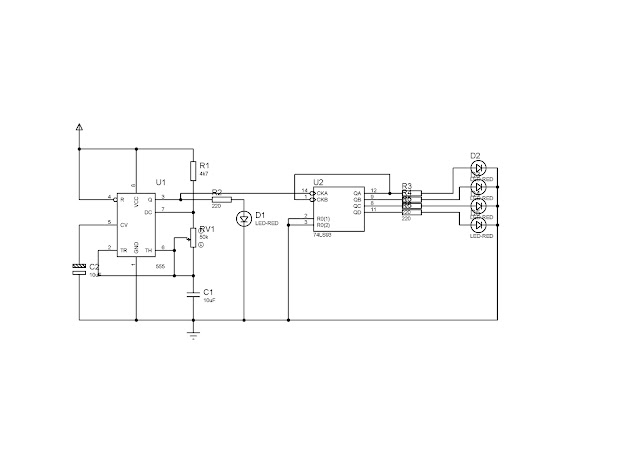

Adapun skema rangkaian counter ini adalah:
Adapun tampilan layout PCB dan Tata letak komponen dengan menggunakan software Proteus adalah sebagai berikut:


Disusun Oleh:
  1. FUAD
  2. GILANG G. P
  3. INKA P. R
  4. RACHMAT M.
  5. SUDIRMAN
